一、概 述:
   東勱蒸汽消聲器工作原理是將高溫高壓蒸汽及低壓蒸汽在消音器內經一次擴容降壓后進入二次降壓體經大容積擴容降壓形成低壓或超低壓蒸汽后噴出后再經降壓體外的一只組合型多材料復合結構的阻聲吸音罩再次消聲降音后排向大氣中。該型式工業消聲降噪設備具有安全系數高、消聲值大、設備外形尺寸小、重量輕及安裝方便等優點。

二、東勱蒸汽消聲器類型簡述:
   1、適用于各類蒸汽安全閥用的TA型蒸汽安全閥消音器
   適用于電站鍋爐PCV/ERV安全閥(動力釋放閥)、鍋筒安全閥及過熱器安全閥、再熱器安全閥等壓力裝置的安全門。其蒸汽放空既應避免過大的噪聲，更應讓汽流順利排出而不影響安全閥的排量、起跳和回座，為此，以往常見的多級節流及小孔噴注的消聲降音手段即不宜采用，這種限制歷來是安全閥消聲消音設備的設計難點，也是安全門消聲器消聲效果差的原因。東勱新型用于安全閥的TA型安全閥排汽消聲器采用了噴阻抗復合型消聲原理，其中以大孔擴容代替了直徑較小的控流孔，在結構上更加強化了抗性和阻性消聲降音機理，達到了安全系數更高的消聲降噪效果。

   2、適用于鍋爐等蒸汽設備的TB型點火排氣消聲器
   TB型鍋爐點火排汽消聲設備綜合了PB型排汽（氣）消音器最合理的消聲原理所設計。高壓蒸汽在消聲器內經一次控流后進入降壓體，經大容積再次擴容降壓后，從而形成低壓蒸汽后噴出，在此過程中，汽流內能部分轉化成某種頻率的聲能，其噪聲雖然功率大為削弱，但往往會因排汽偏離設計值等諸多原因，使排氣噪聲仍然高于標準值。為此，在降壓體外設計了組合型多材料復合結構的阻聲吸音罩，復合阻聲吸音罩是根據降壓體所噴出的剩余噪聲的頻譜特性所設計，用以有效地吸收剩余噪聲。當用戶按要求安裝后，總消聲量可達36～42分貝。

   3、適用于各類低溫低壓熱力裝置的TD型低壓蒸汽消聲器
   在各工礦企業使用著大量0.13Mpa及以下的低壓鍋爐，在電站熱力系統中也有著大量的低壓熱力裝置，如背壓式汽輪機、除氧器、輔助抽氣器、汽輪油泵、鍋爐連續排污、定期排污等。上述設備按排汽管要求，配置結構輕便、安裝更為方便的消聲器。東勱針對不同的消聲對象，設計有專用的TDb型背壓式汽輪機排汽消聲器、TDy型除氧器消聲器及其它系列消聲降音產品，可滿足用戶的要求。

   4、適用于鍋爐試車吹掃及工業管道安裝檢修后的TC型沖管專用消聲器
   TC型管道沖管消聲器，是為降低電站鍋爐試車吹掃時沖管管道出口雜物排出及廢氣排放產生的噪聲而研制開發的一類專用型排氣消聲降噪設備。也可用于其它工業管道和民用管道安裝或檢修后沖管消聲降音及清除雜物。

東勱消聲器——蒸汽消聲器電力消聲器——

   Ⅰ          II          III
     （Ⅰ） 由兩個或三個英文字母組成
     第一字母表示消聲器結構特征：
     T —通孔式消聲器
     P—小孔式消聲器
     第二字母表示消聲對象：
     B —鍋爐點火排汽及其他人工排汽消聲器
     A —各類聲源設備的排汽安全閥消聲器
     D —低壓熱力式裝置消聲器
     C —鍋爐沖管消聲器
     當用于某些特殊用途時，還設置了用英文小寫字母表示的第三字母，如：
     b —背壓式汽輪機蒸汽排放消聲器
     y —除氧器蒸汽排汽消聲器

此外，對需要區分過熱蒸汽及飽和蒸汽的消聲器，在第III欄后，另加（過）或
    （飽）字樣，以示區別。

四、東勱蒸汽排汽消聲器安裝須知:
  消聲器應垂直于廠房頂安裝，【如圖】，用型鋼支架將消聲器座架與廠房相固定。
   為增加廠房頂高空的抗風能力，消聲器本體采用支承式支座，為此，消聲器前的排汽管應有一段膨脹彎管以吸收熱脹，如原排汽管段垂直方向已裝有疏水盤，則膨脹彎管要免裝。
  消聲器體底部均設計有疏水管或疏水孔，安裝前需檢查孔口是否暢通。
  排汽管穿出廠房頂平臺的洞口，應用薄鋼板制作防雨罩一只【如圖】。
   對安全閥排汽消聲降音，原則上一只安全閥配一只消聲器，安全閥有單座及雙座兩種，對雙座式安全閥可在安裝時將排汽管合并成一根總管后排汽口再與消聲器相連通，但對排汽量較大的雙座式安全閥，也可以安裝兩只消聲器。

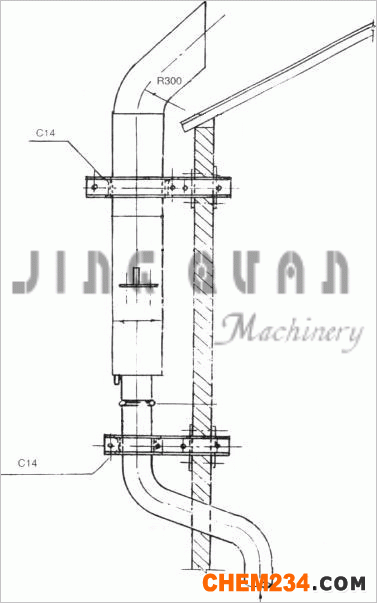

   對用于除氧器排汽、射汽式抽氣器排汽等小排量的消聲器，外形設計成管式，安裝較為方便。安裝方式如圖4所示，消聲器垂直地沿主廠房墻、柱安裝。在墻、柱上設置型鋼滑動支架，將消聲器及管道架設其上，消聲器排放口應對著屋頂方向。應注意，該型消聲器出廠時已制有固定支座，當采用滑動支架式安裝時，固定支座可以不用【如圖】。

TA型安全閥排汽消聲器、TB型點火排汽消聲器安裝例圖



TD系列低壓蒸汽排汽消聲器安裝例圖
