超聲波礦物絕緣（防火）電纜剝線機  W2.0

超聲波電纜剝線機就是用于礦物絕緣電纜剝線的專用設備。它巧妙地利用超聲波能量的作用特點，既能將防火電纜內的絕緣礦粉震碎排出，又保護電纜芯線不受到任何傷害。該剝線機設計緊湊，工作可靠，效率高，速度快，功耗低，可以適應各種規格的礦物絕緣電纜剝線。

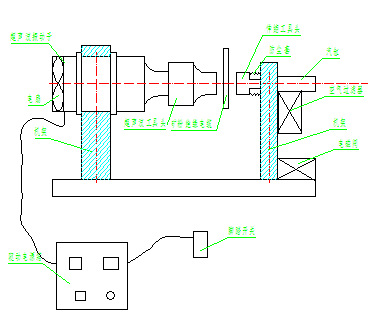

整個機器由超聲波發生器、超聲波振動系統、剝線機構和機架四部分組成。

主要技術指標：

超聲波礦物絕緣電纜剝線機工作原理和應用：

    超聲波礦物絕緣電纜剝線機就是用于礦物絕緣電纜剝線的專用設備。它巧妙地利用超聲波能量的作用特點，既能將絕緣礦粉震碎排出，又保護電纜芯不受到任何傷害。該剝線機設計緊湊，工作可靠，效率高，速度快，功耗低。既可以作為一臺獨立的剝線設備，也可以改裝為生產流水線上的一個剝線單元，可以適應各種規格的礦物絕緣電纜剝線。

    整個機器由超聲波發生器、超聲波振動系統、剝線機構和機架四部分組成。

    超聲波發生器（即驅動電源）由整流電路、振蕩電路、反饋電路、跟蹤電路、控制電路、功放電路、匹配電路等組成，將市電轉換成高頻高電壓交流電流，輸給安裝在剝線機構內的超聲波換能器。超聲波發生器的功率可調，以適應不同的工作狀態。發生器內還集成有時序控制器，控制剝線機的超聲波發振時間和間歇時間。

超聲波振動系統由超聲波換能器、變幅桿、工具頭、外殼和冷卻風扇構成。換能器將輸入的電能轉換成機械能，即超聲波。其表現形式是換能器在縱向作來回伸縮運動。變幅桿按設計需要放大振幅，同時也起到固定整個超聲波振動系統的作用。變幅桿再將超聲波振動傳遞給工具頭，帶動工具頭對電纜進行沖擊。礦物絕緣電纜在超聲波的高速高強度作用下，電纜皮（金屬套管）內的絕緣礦粉被震松、震散、被排出。在這里要特別強調的是，超聲波作用有一個奇妙的特性，它的作用力要通過固體進行無縫傳遞。剝線開始時，電纜皮、礦物絕緣粉和芯線是一體的，超聲波作用力可以在整個電纜內部傳播。在超聲波振動力的作用下，礦物絕緣粉被震松、震碎，從而自然排出。這時，電纜芯線和電纜皮之間就脫開了。同時，也自然將超聲波作用力隔離了。也就是說，當我們需要保護電纜芯線時，超聲波已經自動停止了對芯線的作用力。所以，用超聲波對礦物絕緣電纜剝皮，既能恰到好處地排出礦物絕緣粉，又不會對電纜芯線造成任何損傷。

剝線機構由伸縮工具頭、氣缸、控制電磁閥、調壓閥等組成。伸縮工具頭在氣缸的推動下將電纜緊貼在超聲波工具頭上，從而將超聲波作用力從工具頭傳遞到電纜上，完成剝線工作。
